Spiral Half-Pipe Jacket Reactor

Wuxi Hongdinghua Chemical Equipment Co.,Ltd. nagdidisenyo at gumagawa ng iba't ibang uri ng reactor para sa mga customer. Ang isang uri ng reaktor ay medyo naiiba, na iba sa tradisyonal na mga reaktor ng uri ng dyaket at may mga pakinabang na wala sa mga reaktor ng uri ng dyaket. Maaari itong magamit upang makamit ang heating, evaporation, cooling, at mababa o mataas na bilis ng paghahalo function. Ang ganitong uri ng reactor ay isang panlabas na half-pipe reactor.

Ang mga katangian at aplikasyon ng panlabas na half-pipe reactor:

Ang panlabas na half-pipe reactor, na kilala rin bilang outer coil tube reactor, ay kadalasang ginagamit para sa mga reaktor na may napakaraming panloob na istruktura o napakaraming bukas sa reaktor.

Ang pinagmumulan ng init ng panlabas na kalahating tubo na reaktor ay singaw, mainit na tubig, o thermal oil na dumadaloy sa pagitan ng panlabas na dingding ng shell ng reaktor at kalahating tubo. Pinapalitan ang tradisyonal na anyo ng jacket.

Ang panlabas na kalahating tubo na reaktor, tulad ng isang jacket reactor, ay maaari ding gamitin sa petrolyo, kemikal, goma, pestisidyo, tina, parmasyutiko, pagkain, at iba pang proseso tulad ng vulcanization, nitrification, hydrogenation, alkylation, polymerization, at polycondensation.

Mga detalye ng panlabas na half-pipe reactor

Ang spiral outer pipe ng spiral half-pipe reactor ay gumagamit ng isang kalahating disenyo ng tubo, na maaaring mabawasan ang kapal ng pader ng katawan ng reaktor at mapabuti ang kakayahan ng reaktor sa pagdadala ng presyon.

Ang kalahating bilog na tube jacket ng panlabas na half-pipe reactor ay naghahati sa panloob na silindro sa mga kondisyon ng Presyon na napapailalim sa lokal na panlabas na presyon sa loob ng kalahating bilog na tubo at presyon sa loob ng silindro . Ang panlabas na kalahating tube jacket ay maaari ring maiwasan ang kawalang-tatag ng panloob na silindro. Mula sa pangkalahatang pananaw ng reaktor, ang bawat panlabas na spiral tube jacket ay nagsisilbing isang pampalakas na singsing para sa reactor cylinder, na pinapalitan ang jacket body na nagiging sanhi ng panloob na silindro na sumailalim sa pangkalahatang panlabas na presyon. Ang panlabas na spiral tube jacket ay may malakas na kakayahan sa Pressure resistance sa pagitan ng 0.6 at 2.5 MPa, na maaaring lubos na mapabuti ang kalidad ng heat transfer medium sa panahon ng hindi init na sensitibong reaksyon ng materyal.

Ang pagkuha ng steam heating bilang isang halimbawa, ang half-pipe jacket reactor gamit ang isang kalahating bilog na tubo .ang pagbawas ng presyon ng singaw ay kadalasang kinokontrol sa 0.4MPa. Kapag gumagamit ng panlabas na spiral tube jacket reactor, ang presyon ng singaw ay maaaring nasa pagitan ng 0.7 at 1.3 MPa, nang hindi nangangailangan ng karagdagang pagbabawas ng presyon. Dahil sa makabuluhang pagpapabuti sa estado ng stress ng panloob na silindro ng panlabas na spiral tube jacket, ang kapal ng pader ng panloob na silindro ay medyo nabawasan. Dahil sa mga puwang sa proseso ng hinang ng panlabas na coil tube jacket, kapag ang kinakailangang paglipat ng init ay pareho, ang lugar ng paglipat ng init ng half-pipe jacket reactor ay katumbas na mas maliit.

Ang panlabas na half-pipe reactor ay may mga pakinabang ng mataas na kahusayan sa pag-init, mabilis na bilis ng paglamig ng materyal, at pinababang gastos sa produksyon ng customer. Ito ay napaka-stable at may kaunting ingay sa panahon ng operasyon. Ang buong kagamitan ay madaling linisin at maaaring patuloy na gamitin. Ang half-pipe jacket reactor ay nagpapakalat at nagpapakilos sa mga hilaw na materyales, na may mahusay na epekto ng sealing at walang pagtagas. Tinitiyak ng built-in na discharge ang kumpletong discharge na walang nalalabi.

Ang half-pipe jacket reactor ay mas nakakatulong sa heat transfer efficiency, dahil ito ay magsisilbing heat source chamberï¼the structure ensures to reduce the air thermal resistance sa reactor; Makakatulong din ito upang makamit ang layunin ng pag-save ng pagkonsumo ng enerhiya, ang ratio ng dami ng jacket sa kalahating dami ng tubo ay8: 1. na maaaring mabawasan ang gastos sa pamumuhunan at produksyon.

Hindi lamang nito mapapabuti ang koepisyent ng paglipat ng init, ngunit bawasan din ang thermal resistance at angkop para sa mga proseso ng paglamig. Maaari din nitong pataasin ang daloy ng medium sa spiral half-pipe, at ang high-speed flowing medium ay epektibong makakapigil sa pag-scale sa panloob na ibabaw ng half-pipe jacket. Kasabay nito, ang kagamitang ito ay maaari ring bawasan ang pangkalahatang diameter ng katawan ng reaktor at makatipid ng espasyo.

Samakatuwid, ang panlabas na half-pipe jacket reactor ay may mga sumusunod na pakinabang:

1. Bawasan ang kapal ng dingding ng katawan ng reaktor at pagbutihin ang kakayahan nito sa pagkarga (ang kapal ng pader ng katawan ng reaktor at ibabang ulo ay 37.5% at 50% na mas manipis kaysa sa tradisyonal na reaktor ng jacket);

2. Ito ay kapaki-pakinabang para sa pagpapabuti ng kahusayan sa paglipat ng init (hindi lamang nito mapataas ang koepisyent ng paglipat ng init ngunit mababawasan din ang thermal resistance);

3. I-save ang pagkonsumo ng enerhiya (ang ratio ng dami ng jacket sa dami ng kalahating tubo ay 8, binabawasan ang thermal resistance);

4. Mabilis na kahusayan sa paglamig (pagbabawas ng mga gastos sa customer);

5. Ang pagbabawas ng pangkalahatang diameter ng katawan ng reaktor ay kapaki-pakinabang para sa layout ng pagawaan.

Maaaring gamitin ang iba't ibang uri ng mga metal tulad ng hindi kinakalawang na asero, carbon steel, titanium steel, atbp. sa paggawa ng half-pipe jacket reactor.

Ang half-pipe jacket reactor ay binubuo ng mga sumusunod na istruktura:

1.spiral kalahating tubo

2.Katawan ng reaktor

3.ulo

4.Stirrer (iba't ibang uri ng paghahalo o kumbinasyon)

5.Driving device (motor, reducer, magnetic stirring)

6.Shaft sealing device (packing seal, single end machine seal, double end machine seal, magnetic seal, atbp.)

7. Suporta (Supporting bearer o ear seat)

Kapag ang Wuxi Hongdinghua Chemical Equipment Co., Ltd. ay nagdidisenyo ng anhalf-pipe jacket reactor para sa mga customer, mangyaring magbigay ng HDH na sumusunod sa data at mga parameter.

1. Dami: ______L

2. Half-pipe jacket : lugar ng pagpapalitan ng init ______ã¡

pinagmumulan ng init: A steam heating B hot water C Heat transfer oil heating

3. Working pressure: jacket pressure ______MPa, panloob na cylinder pressure _______MPa

4. Temperatura sa pagtatrabaho: jacket ______â panloob na silindro ______â

5. Materyal:

Jacket A: Q235B B: Q345R C: S30408 ​​D: 3216R8 E: S31603 F: Iba pa

Inner cylinder A: Q235B B: Q345R C: S30408 ​​D: 32168 E: S31603 F: Iba pa

6. Uri ng paghahalo: A: paddle type B: frame type C: anchor type D: turbine propulsion type E: iba pa

7. Reducer: A: Cycloidal pin wheel reducer B: gear reducer bilis ng pag-ikot: ______rpm

8. Power ng motor: ______KW, kung kailangan ang explosion-proof______ variable frequency______

9. Shaft seal: A: Packing box B: Mechanical seal 204 C: Mechanical seal 205 D: Iba pa

10. Inner coil tube

A: Lugar ng pampainit: ______square meter

B: Cooling area: ______square meter

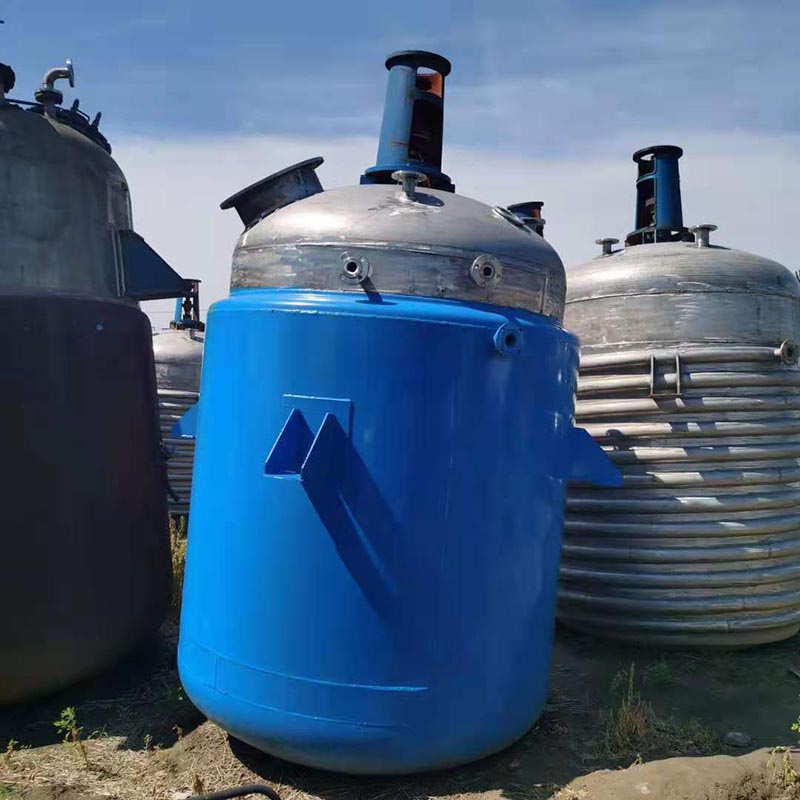

Half-pipe jacket reactor
